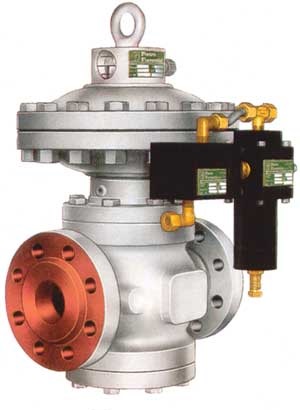

Reflux 819系列调压器是用于中高压的指挥器控制式调压器(图1)
这类调压器是适用于经预先过滤的非腐蚀性燃气调压。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计压力
|
最大到10MPa
|
|
设计温度
|
-10～+50℃
|
|
环境温度
|
-20～+60℃
|
|
进口压力范围Bpe
|
0.05～8.5MPa
|
|
最小工作压差Wh
|
0.03～6.0MPa(决定于所安装的指挥器)
|
|
精度等级AC
|
最高达1
|
|
关闭压力等级SG
|
根据出口压力不同，从3到1
|
|
供货尺寸DN
|
1"-2"-3"-4"-6"-8"10"
|
|
法兰
|
ANSI 150-300-600 RF或RTJ按ANSI B16.5
或按UNI 2282或DIN 2263的PN16
|
|
|
|
|
|
|
|
|
|
|
|
|
|

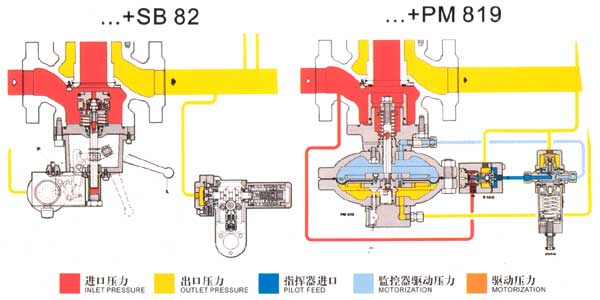

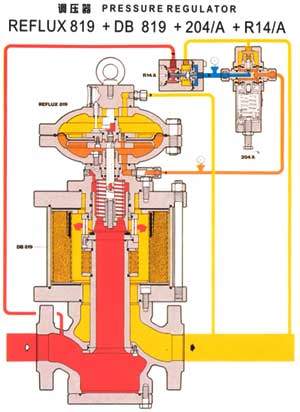

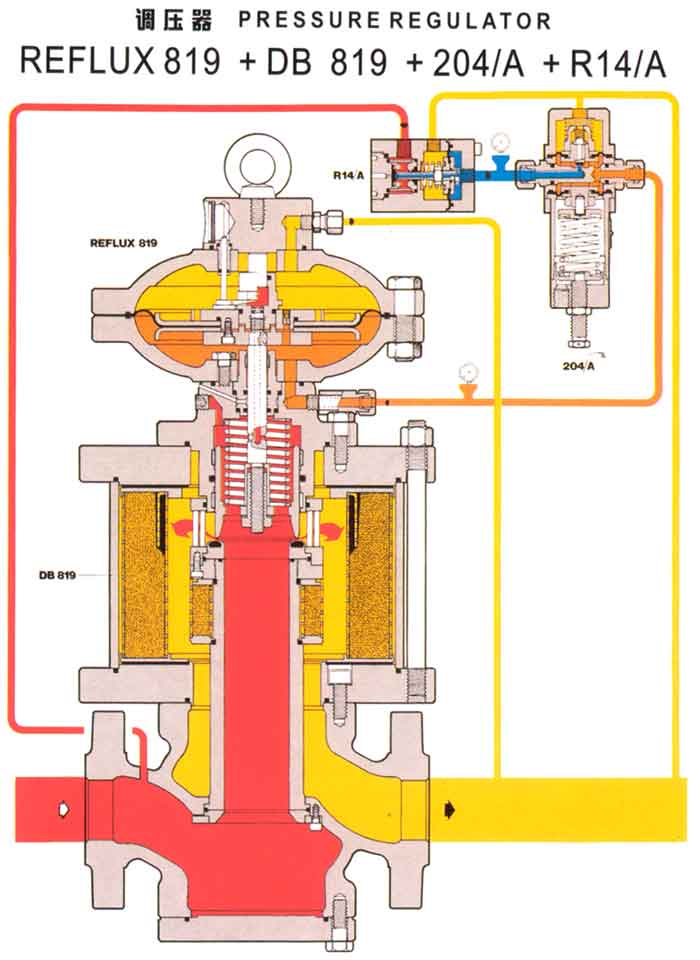

Reflux 819调压器的模块式设计，使得即使在安装完调压器之后，也不需改变壳体长度及对接尺寸，就能在同一阀体上安装应急监控器(失效时关闭)或紧急切断阀和消声器。而且，它的“顶部装入”式设计，可以对调压器作定期维修，而不用将阀体从管线上拆下来。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
此消声器可显著降低调压器的由减压而产生的噪声。装有消声器的REVAL182.曲线表明了在特定条件下消声器的效果。
|
|
|
|
|
|
|
|
|
|
阀体
|
ANSI 300和600.用ASTM A352 LCB铸钢
ANSI 150和PN16用ASTM A216 WCB铸钢
|
|
壳体
|
ASTM A350 LF2锻钢
|
|
阀杆
|
AISI 416不锈钢
|
|
启闭件
|
DN≤3"，用AISI 303
DN≥4"，不锈钢密封刃口和外表面镀硬铬的碳钢
|
|
阀座
|
钢+硫化橡胶
|
|
密封件
|
丁腈橡胶
|
|
接头
|
按DIN 2353镀锌碳钢
|
|
|
|
|
以上所列为标准情况下的特性，根据特殊应用场合的要求，可以提供特殊的特性和材料。
|
|
|
|
|
|
|
|
|
|
|
|
|

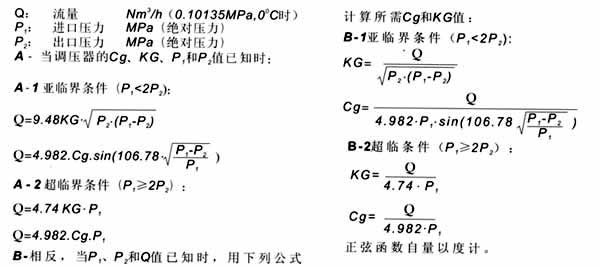

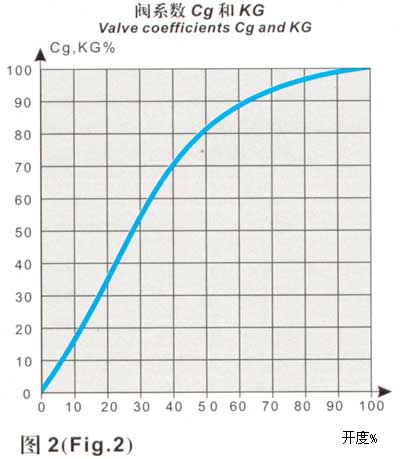

调压器的尺寸通常根据阀系数Cg和流量系数KG来选择。各种工作条件下阀全开时调压器的流量可由下面的公式计算。其中：
|
|
|
|
|
|
|
|
|
|
|
|
|
|
公称直径
|
25
|
50
|
90
|
100
|
150
|
200
|
250
|
|
Size
|
1"
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
|
Cg系数
|
575
|
2220
|
4937
|
8000
|
16607
|
25933
|
36525
|
|
KG系数
|
605
|
2335
|
5194
|
8426
|
17471
|
27282
|
38425
|
|
|
|
|
|
